物料推選CMSC3812
CMSC3812是場效應半導體（簡稱Cmos）綜合市場需求以及產品小型化趨勢特點開發的一款雙PNP型增強型場效應管，適用于中低壓、高電流的開關或線性控制場景，設計時需重點關注驅動能力、散熱及保護措施。避免實際電流接近極限值，確保充足的裕量。尤其在線性控制場景中必須注意降低開關損耗和建議盡量簡化驅動電路。
封裝形式

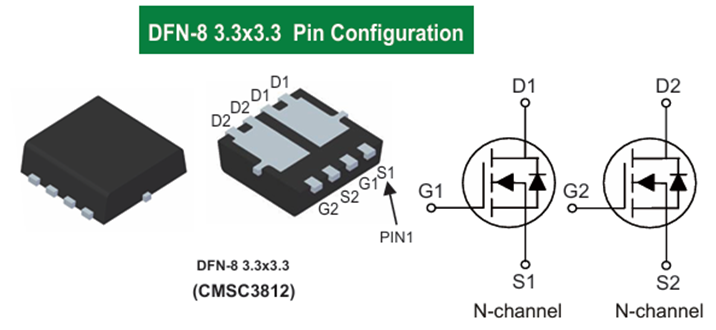

下圖是CMSC3812封裝形式和內部拓撲結構圖。采用DFN-8 3.3×3.3 PNP+PNP雙芯集合封裝形式，具有體積小、開關速度快、高頻特性優并且具有優秀的熱管理平衡能力。

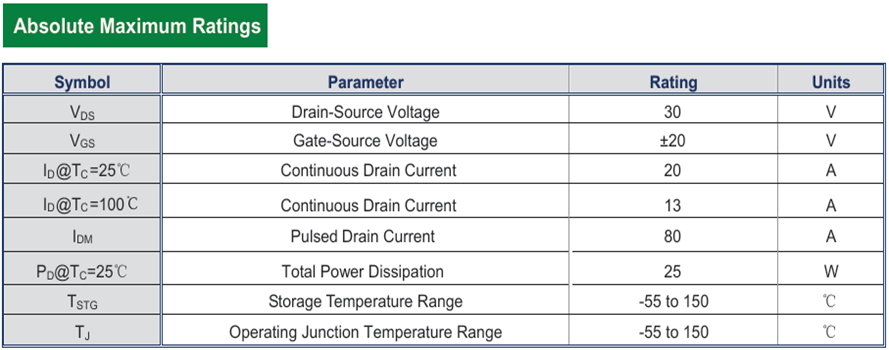

基礎參數
應用推薦
CMSC3812是采用Cmos先進溝槽工藝開發的一款雙N溝道低壓增強型場效應管,具有30V漏源電壓（VDS）,常溫條件下20A漏極電流（ID）,具備能瞬間抵抗高達80A的高脈沖電流沖擊性。通常用于需要高電流控制的低壓場景。以下是其典型應用及注意事項：
主要應用場景
1.高邊開關（High-Side Switching）
用途：控制電源正極的通斷，例如汽車電子、電池供電設備。
優勢：PNP 晶體管適合將負載接地，簡化電路設計。
2. 電機驅動
應用：直流電機、步進電機的 H 橋或半橋驅動電路。
配置：雙 PNP 管可與其他 NPN 管配合，實現雙向電流控制。
3. 電源管理
線性穩壓器：作為調整管用于低壓差穩壓器（LDO），需注意散熱。
開關電源：中功率 DC-DC 轉換中的續流或保護電路。
4. 工業設備
繼電器/電磁閥驅動：控制大電流負載（如 12V/24V 系統）。
逆變器：低頻逆變或 UPS 系統中的電流路徑切換。
5. LED 驅動
大功率 LED 陣列：恒流驅動或調光控制。
核心優勢
CMSC3812常溫條件下，安全工作區極限功率可達30V×20A=600W，具有卓越的帶載能力。
關鍵設計考慮
高效率：飽和狀態下RDS(on)最大值為20毫歐，低阻值MOSFET可以有效降低導通損耗，提升電路轉換效率。
高頻特性：輸入/輸出電容，如(Ciss)/(Coss），這些參數影響MOSFET的高頻性能。
散熱管理：20A電流可能產生高熱，需搭配散熱片甚至必要的主動冷卻。
簡化驅動系統：CMSC3812具有更低的柵極閾值電壓，如圖Date Sheet所示，VGSth最大值為2.5V，低閾值電壓可以直接通過單片機驅動，使驅動電路輕量化，電路EMC認證更容易通過。簡單的驅動電路又可避免輻射和傳導產生的EMI浪涌影響，使MOSFET開關動作更趨于理想狀態。

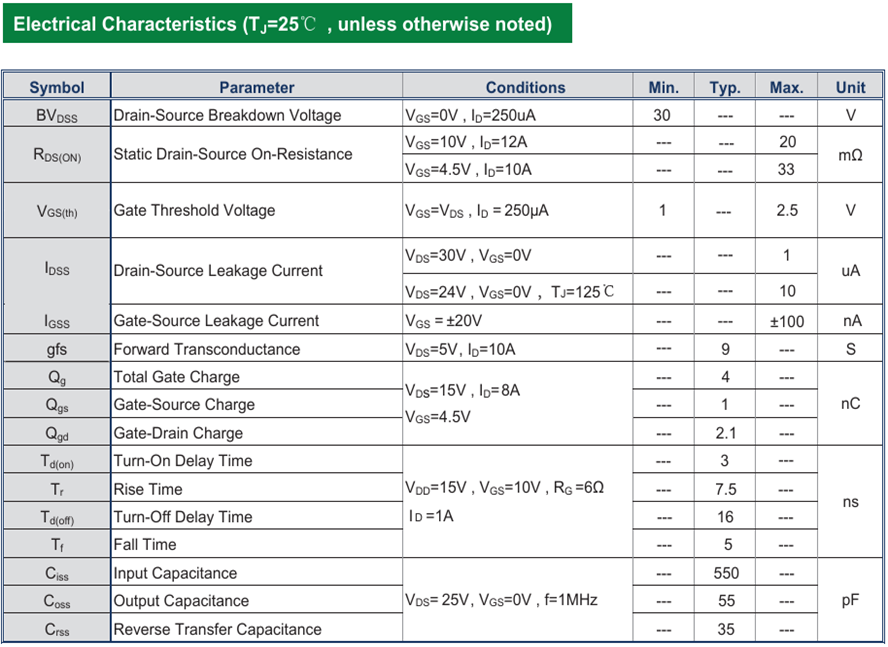

CMSC3812 Product Data Sheet
總結
CMSC3812場效應管具有理想的優值系數FOM=QG×RDS(on) ，QG是場效應管的動態特性描述，該值越小，MOSFET的開關速度越快，反之，則越慢；RDS(on)是MOSFET靜態特性描述，該值越小，則場效應管導通損耗越小，轉換效率越高。CMSC3812擁有優秀高效的轉換效率，不僅提高了其自身的適用領域，而且符合綠色設計和可持續發展之需要。
技術支持與資源獲取
更多型號資料請聯系在線客服或登錄Cmos官網www.zyxgsj.cn，可索取樣品和報價以及提供相關技術支持服務。
Cmos開發產品應用領域有以下方面如下表所示：
