場效應管以其超高頻次（頻率可達兆赫茲以上）的開關速度在電力電子設備控制系統中得到廣泛應用。對設計人員，在產品設計之初選擇一款合適的物料或者選擇一家合適的物料供應商能夠加速方案的落地。
場效應半導體Cmos團隊多年深入用戶，深入了解產品特點，抓用戶之所需，急用戶之所急，始終與用戶站在統一戰線，為用戶排憂解難， 給用戶帶去了非凡的體驗，獲得了用戶的信賴，獲得市場認可。
電子產品都是由多模塊構成，每個模塊肩負的使命不盡相同，適配的半導體物料當然存在差異。可見，性能安全、性能穩定的產品不僅需要對產品有深刻認識，還要對適配的基礎電子器件有詳細的理解。
CMD30N10是采用Cmos溝槽工藝封測的一款N溝道增強型場效應晶體管。特點是，具有更低的閘間電容，擁有更優秀的開關特性，滿足超高頻率開關切換電路的應用。低導通內阻RDSON和低柵極電荷QG，決定物料低優值系數FOM，這些優勢使得在實際方案應用中能夠顯著提高電路能效比。是高頻非隔離DC/DC變換器，適配器電源同步整流模塊的理想之選。
封裝形式

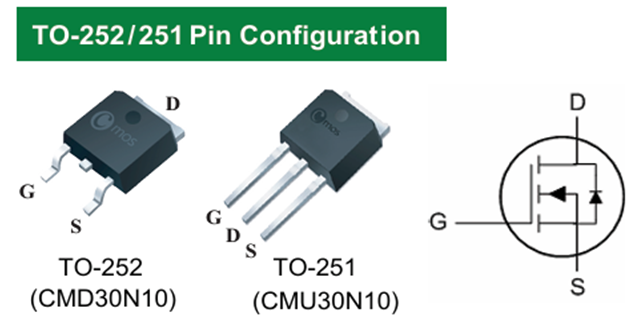

下圖是CMD30N10封裝形式和內部拓?fù)浣Y(jié)構圖。采用TO-252和TO-251兩種常規封裝，該封裝背面設計有較大面積的散熱框架，具有理想的熱阻值，保障了高功率輸出條件下的熱管理平衡的能力。

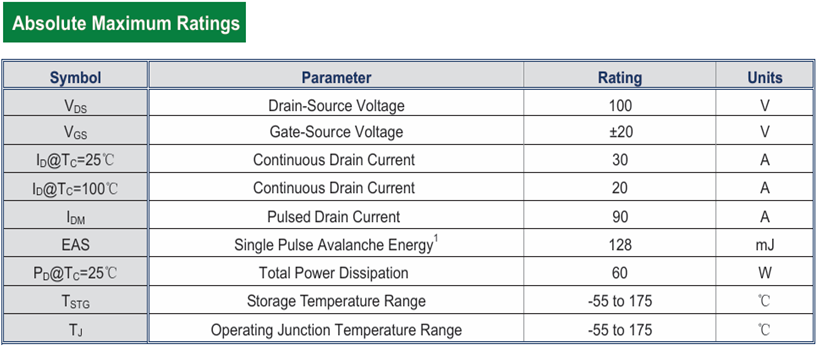

基礎參數
核心優勢
CMN030N10屬于低壓MOSFET,功率極擊穿電壓BVDSS=100V；常溫條件下，漏源持續電流可達30A，同時具有90A脈沖電流的通過能力，展現了優越的帶負載能力和負載非正常工況下的抗沖擊性。CMD30N10核心優勢體現在，一方面：有低優值系數FOM=QG×RDSON ，其中，QG值決定場效應晶體管的高頻特性，低QG值使得CMD30N10完全適應高頻率環境應用；RDSON 是MOSFET導通阻值，RDSON 越小，場效應管的導通損耗越低，電流流過管子時的發熱更低，再加上CMD30N10優秀的熱阻值，即使接大功率負載，依然表現出高穩定性和可靠性。
集成電路的成品質檢分為多道工序多次質檢和最終成品一次質檢，這二者有一些差別。另一方面，CMD30N10采用場效應半導體先進的溝槽工藝制造，且制造過程如減薄、劃片、粘片、鍵合、注塑成型等工藝工序需經過層層質檢，力求每一道工藝輸出品質達到最理想。相比最終成品一次質檢方案，則是在成品輸出最后檢測，要求電性特征符合即為良品，省略了過程中的層層質檢。這兩種質檢各有優劣，當然檢測的背后是企業對產品的要求和產品理念的不同。Cmos所有物料都經過精細的層層篩選，確保每一道工序輸出品不帶病流通到客戶端，保障了成品物料的安全性和可靠性。
簡化驅動

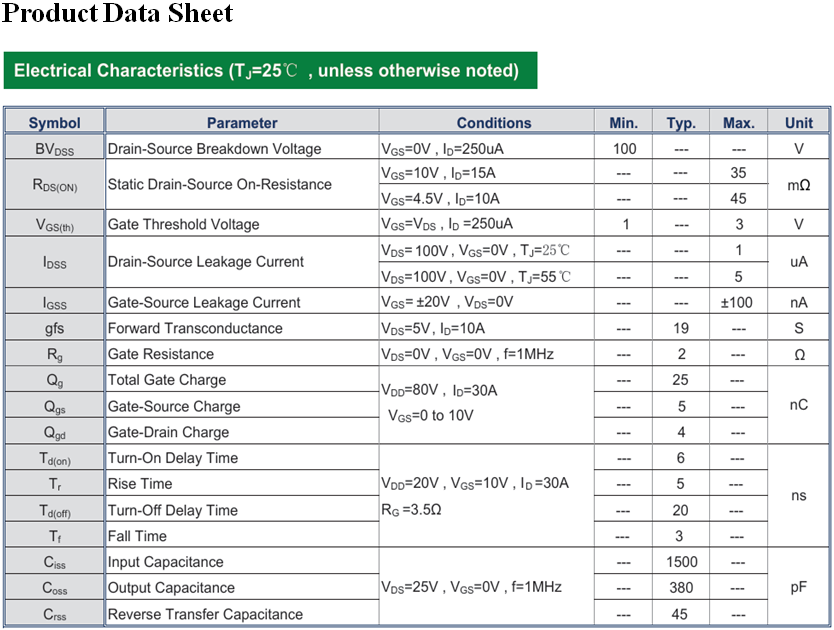

CMD30N10具有更低的柵極閾值電壓，如圖Date Sheet所示，VGSth不超過3V，低閘極電壓可以通過單片機和穩壓芯片直接驅動，使MOSFET驅動電路的設計變得簡單，從而省去了冗雜的外置電源驅動，保障了PWM驅動波形失真度，MOSFET開關動作更趨于理想狀態。
選型常見問題解答（FAQ）
Q1：如何選擇合適的MOSFET？
A：根據電壓、電流、開關頻率和封裝需求選擇。
Q2：如何優化MOSFET的開關性能？
A：合理設計柵極驅動電路，選擇低柵極電荷（Qg）的MOSFET。
Q3：MOSFET發熱嚴重怎么辦？
A：優化散熱設計，降低導通電阻和開關損耗。
技術支持與資源
如需詳細的產品手冊及相關技術支持，請注冊登錄場效應半導體官網www.zyxgsj.cn自主下載查閱或聯系人工客服索取。
總結
CMD30N10具有低導通電阻、高開關速度和超高性價比等核心優勢，在開關電源、PD充電器、電機驅動、LED控制得到廣泛應用。經過用戶產品使用反饋，CMD30N10具有較高的兼容性和穩定性，為設備的安全可靠運行保駕護航。
